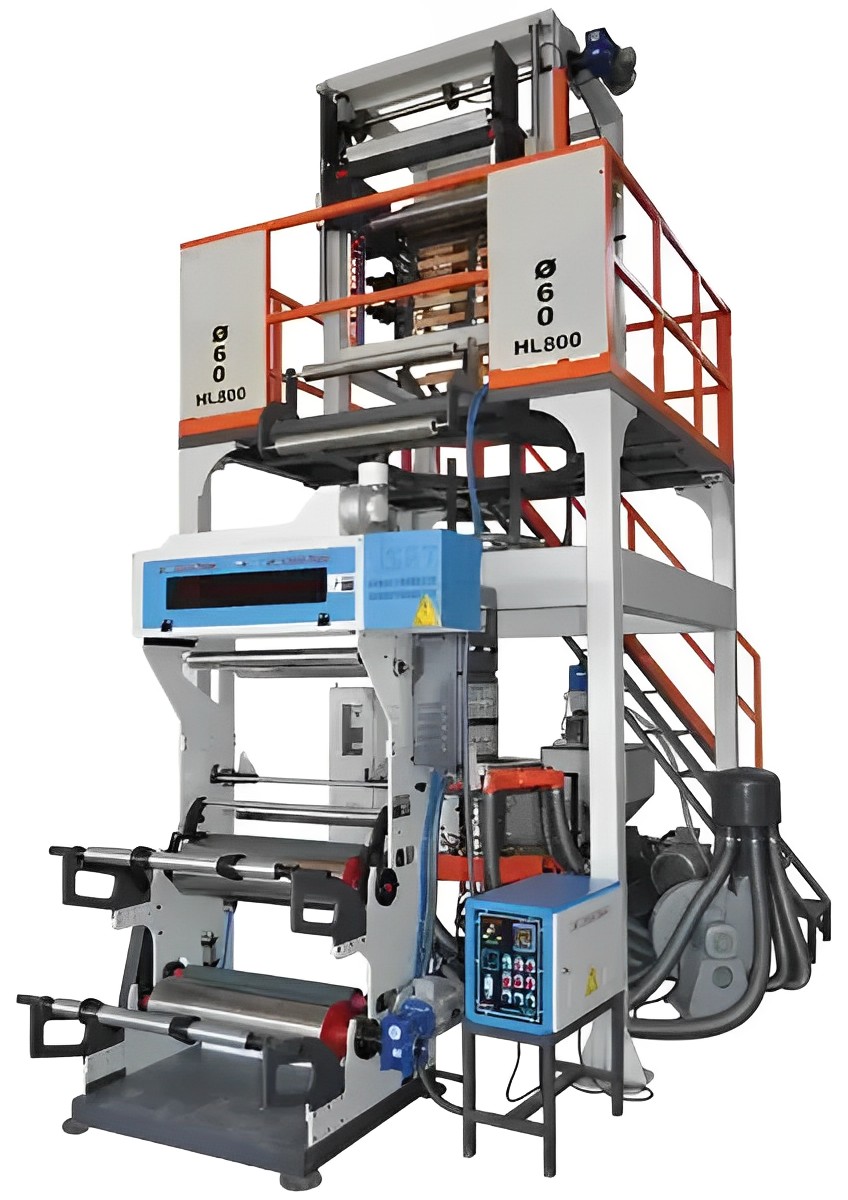

GENERAL FEATURES
Material used
HDPE
Roller width
800 mm
Film width Max
700 mm
Film width Min
180 mm
Film thickness Min.
0.015 mm
Film thickness Max.
0.200 mm
Roller diameter
Capacity
70 kg /s (Changing depend on width and thickness)
Total electric power
55,4 kW
Total air power
6 Bar
EKSTRUDER UNIT
Screw diameter
0 60 mm (Barrier profile)
Screw L/D ratio
31:1
Screw material
8550 41 CrAI Mo
Barrel material
4140 41 CrAI Mo
Watering System
Nitrocarbide watering
Reductor
Yilmaz reductor
Resistance
Ceramic resistance
Main engine
22 kW AC 1500 d/d
Main engine invertor
22 kW
Barrel cooler
3 x 0.25 kW 2800 d/d (Fan engines)
FILTER UNIT
Filter System
It is a rocket system and a system whose impermeability can be adjusted according to the pressure power.
Filter Type
The filter plate has a manual movement and a filter change is made with a single arm.
HEAD UNIT
Head
0 80 mm HDPE
Used material
CK45 Noble steel ST60-ST 70
Head Type
Fixed
COOLING EQUIPMENTS
Air distribution system
It is a central cooling system, fed by a fan, and equal balloon cooling system has been provided with 6 outlets and inlet cooling zones.
Balloon cooling fan
3 Kw 2800 d/d Central fan system
cooling fan invertor
3Kw
ELECTRIC PANEL
Temperature Zones
There are 5 heat zones in the main electric panel. 1. barrel back zone 2. barrel middle zone 3. barrel front zone 4. zone filter 5. head lower entrance zone
There are 2 heat control zones in the head electric panel
USED PRODUCTS
Operator Panel
SCHNEIDER ELECTRIC (France)
AC Engine
ELK MOTOR (Turkey)
YILMAZ REDUCTOR (Turkey)
Pneumatic System
FESTO (Germany), MINDMAN (Taiwan)
Proximity Sensors and Photocells
SICK (Germany)
Contactors and Fuses
Metal Series Buttons
TELEMECANIQUE. SCHNEIDER (France)
Bearing
SKF, FAG (Germany) ve ORS (Turkey)
INTERNAL EQUIPMENT
Raw material absorbent
1 pieces
Pressure sensor
Air shaft
2 pieces
Banana cylinder
Embossing roller
Side cutting apparatus
1 set
Resistances
3 pieces
Thermocouple
User’s manual
Tool bag
OPTIONAL EQUIPMENT
CORONA DEVICE
الملامح العامة
المواد المستخدمة هي
عرض الأسطوانة
عرض الفيلم ماكس
عرض الفيلم دقيقة
سمك الفيلم دقيقة
0,015 mm
سمك الفيلم ماكس
0,200 mm
قطر الاسطوانة
السعة
70 كجم / ساعة (حسب العرض والسمك)
إجمالي الطاقة الكهربائية
55,4 kw
إجمالي قوة الهواء
6 bar
وحدة الطارد
قطر المسمار
0 60 mm (Bariyer profili)
نسبة المسمار L / D
مادة المسمار
8550 41 CRAI Mo
مادة برميل
4140 41 CRAI Mo
نظام الري
الري بالنيتروكربيد
مخفض
مخفض يلماز
مقاومة
مقاوم سيراميك
المحرك الرئيسي
22 كيلو واط تيار متردد 1500 لفة في الدقيقة
العاكس المحرك الرئيسي
22 كيلو واط
مبرد البرميل
3 × 0.25 كيلو واط 2800 دورة في الدقيقة (محركات المروحة)
وحدة التصفية
نظام التصفية
إنه نظام يمكن تعديل إحكامه وفقًا لنظام الصاروخ وقوة الضغط.
نوع فلتر
يتم تحريك لوحة الفلتر يدويًا ويتم تغيير الفلتر برافعة واحدة.
الوحدة
سمك الفلم (طبقة واحدة)
0 80 مم HDPE
المواد المستخدمة
CK45 نوبل فولاذ ST60-ST 70
نوع الرأس
ثابت
معدات التبريد
نظام توزيع الهواء
نظام تبريد مركزي يتم تغذيته بالمروحة ، ويتم توفير نظام تبريد بالون متساوٍ مع 6 منافذ ومداخل تبريد.
مروحة تبريد بالون
3 Kw 2800 d / d نظام مروحة مركزي
العاكس مروحة التبريد
3 كيلو واط
وحدة البرج
نوع البرج
Mobile
برج
Single floor
ارتفاع البرج
5010 mm
أعلى وحدة الرسم
سحب الأسطوانة
Ø 215x800 mm
نظام القوس
1 unit
قفص فقاعي آلي
نظام الزاوية
وحدة لف
نظام ويندر
اللفاف الفردي - يمكن تغيير البكرة يدويًا
لفة اللفاف
لوحة كهربائية
مناطق درجة الحرارة
يوجد 5 مناطق حرارة في اللوحة الكهربائية الرئيسية.
1. كمامة خلفية
2. منطقة مركز الكمامة
3. كمامة أمامية
4. مرشح المنطقة الرابعة
5. رئيس منطقة المدخل السفلي
توجد منطقتان للتحكم في الحرارة في اللوحة الكهربائية للرأس.
المنتجات المستعملة
لوحة المشغل
SCHNEIDER ELECTRIC (Fransa)
محرك AC
ELK MOTOR (Türkiye)
YILMAZ REDÜKTÖR (Türkiye)
نظام هوائي
FESTO (Almanya), MINDMAN (Tayvan)
أجهزة استشعار القرب والخلايا الضوئية
HASTA (Almanya)
الموصلات والصمامات
أزرار سلسلة معدنية
TELEMECANİK. SCHNEIDER (Fransa)
أسطوانة
SKF, FAG (Almanya) ve ORS (Türkiye)
المعدات الداخلية
امتصاص المواد الخام
1 parça
مقياس الضغط
رمح الهواء
2 parça
أسطوانة الموز
أسطوانة النقش
القاطع الجانبي
1 takım
المقاومات
3 adet
الحرارية
دليل المستخدم
حقيبة الأدوات
معدات اختيارية
جهاز كورونا
GENEL ÖZELLİKLER
Kullanılan malzeme
Silindir genişliği
Film genişliği Max.
Film genişliği Min.
Film kalınlığı Min.
Film kalınlığı Max.
Silindir çapı
Kapasite
70 kg /s (Genişlik ve kalınlığa göre değişir)
Toplam elektrik gücü
Toplam hava gücü
EKSTRUDER ÜNİTESİ
Vida çapı
Vida L/D oranı
Vida malzemesi
namlu malzemesi
Sulama Sistemi
nitrokarbit sulama
redüktör
Yılmaz redüktör
Rezistans
Seramik direnç
Ana motor
Ana motor invertörü
22 kw
varil soğutucu
3 x 0,25 kW 2800 d/d (Fanlı motorlar)
FİLTRE ÜNİTESİ
Filtre Sistemi
Roket sistemi ve basınç gücüne göre sızdırmazlığı ayarlanabilen bir sistemdir.
Filtre tipi
Filtre plakası manuel hareketli olup tek kol ile filtre değişimi yapılmaktadır.
BAŞ ÜNİTESİ
KAFA
kullanılmış malzeme
CK45 Soy çelik ST60-ST 70
Kafa Tipi
Sabit
SOĞUTMA EKİPMANLARI
Hava dağıtım sistemi
Fan beslemeli merkezi soğutma sistemi olup, eşit balon soğutma sistemi 6 adet çıkış ve giriş soğutma bölgesi ile sağlanmıştır.
Balon soğutma fanı
3 Kw 2800 d/d Merkezi fan sistemi
Soğutma fanı invertörü
3kw
KULE ÜNİTESİ
Kule tipi
Kule
Kule Yüksekliği
ÜST ÇEKME ÜNİTESİ
çekme silindiri
Braket sistemi
Motorlu balon kafesi
Köşebent Sistemi
SARMA ÜNİTESİ
Sarıcı Sistem
Single winder - can change bobbin with manual
Sarıcı rulo
ELEKTRİK PANELİ
Sıcaklık Bölgeleri
Ana elektrik panosunda 5 adet ısı bölgesi bulunmaktadır.
1. namlu arka bölgesi
2. namlu orta bölgesi
3. namlu ön bölgesi
4. bölge filtresi
5. baş alt giriş bölgesi
Kafa elektrik panosunda 2 adet ısı kontrol bölgesi bulunmaktadır.
KULLANILAN ÜRÜNLER
Operatör Paneli
AC motor
Pnömatik Sistem
Yakınlık Sensörleri ve Fotoseller
Kontaktörler ve Sigortalar
Metal Seri Düğmeler
Rulman
İÇ EKİPMAN
Hammadde emici
Basınç sensörü
Hava şaftı
muz silindiri
kabartma silindiri
Yan kesme aparatı
Dirençler
termokupl
Kullanım kılavuzu
Alet çantası
İSTEĞE BAĞLI EKİPMAN
KORONA CİHAZI
