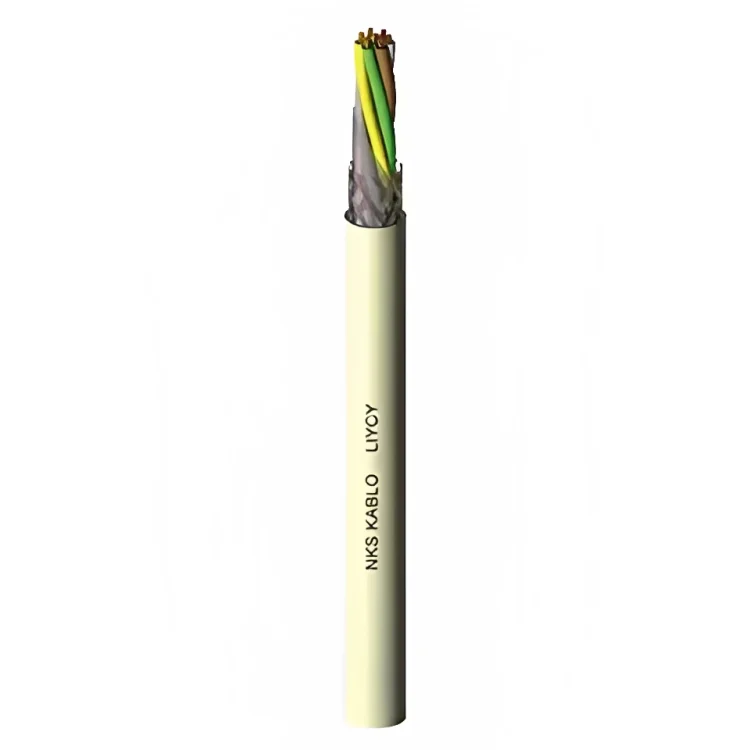

These cables can be used as control or signal cables for computer systems and electronic control equipment. They are not for use in external or underground applications. The copper screen, which is wrapped around the PVC cores, provides protection against any external against any external electronic effects.
Cable structure
Conductor
IEC 60228 S 5 TS/DIN EN 60228 CLASS 5 Electrolytic strander copper
Insulation
DIN VDE 0207 - YI2 PVC
Stranding
Cores are twisted in layers at regular intervals
Color Code
DIN 47100
Color Code(LIYY-OZ & LIYY-JZ)
DIN VDE 0293; TSE EN 50334; White numerical code on black insulation
Seperator
PES BANT
Screen
Tinned copper braid
Sheath
DIN VDE 0207 Bölüm 5 RAL 7032
Technicial Specifications
Conductor Resistance
0.14 mm² = 148 Ω.Km
0.22 mm² = 96 Ω.Km
0.25 mm² = 79.9 Ω.Km
0.34 mm² = 56 Ω.Km
0.50 mm² = 39 Ω.Km
0.75 mm² = 26 Ω.Km
1.00 mm² = 19.5 Ω.Km
1.50 mm² = 13.3 Ω.Km
2.50 mm² = 7.98 Ω.Km
Insulation Resistance
> 200 MΩ / Km
Operating voltage
0.14 mm² = 350 V
≤ 0.22 mm² = 500 V
Test Voltage
0.50 mm² < = 1500 V
0.50 mm² ≥= 2000 V
Effective Capacity
0.14 mm² = 90 nF/km
0.22 mm² = 100 nF/km
0.25 mm² = 100 nF/km
0.34 mm² = 110 nF/km
0.50 mm² = 120 nF/km
0.75 mm² = 120 nF/km
1.00 mm² = 120 nF/km
1.50 mm² = 120 nF/km
2.50 mm² = 120 nF/km
Operating temperature
-30°C ~ +80°C
Flame Test
IEC 60332-1-2 & EN 50265-2-1
min. Bending Radius
Fixed Fixed Laying 6,5 x D
Movable Flexible 15 x D
يتم استخدامه ككابل تحكم وإشارة في أنظمة الكمبيوتر ، ومعدات التحكم الإلكترونية. لا يتم استخدامها في البيئات الخارجية وتحت الأرض. بفضل الشاشة النحاسية ، فهي مقاومة للتأثيرات الكهربائية الخارجية والشاشة النحاسية تحمي نوى PVC من خلال تغليفها.
Bilgisayar sistemlerinde, elektronik kontrol ekipmanlarında kontrol ve sinyal kablosu olarak kullanılır.Harici ortamlarda ve toprak altında kullanılmazlar.Bakır ekranın sayesinde dışarıdan gelecek elektriksel etkilere karşı dayanıklıdır ve bakır ekran PVC damarları sararak korumaktadır.
Kablo yapısı
İletken
IEC 60228 S 5 TS/DIN EN 60228 SINIF 5 Elektrolitik bükülü bakır
İzolasyon
Büküm
Damarlar, sabit adımlarla katlar halinde bükülür.
Yalıtkan Renkleri
Yalıtkan Renkleri(LIYY-OZ & LIYY-JZ için)
DIN VDE 0293; TSE EN 50334; Siyah yalıtkan üzerine beyaz numara kodlu
Ayırıcı Bant
Ekran
Kalaylı bakır örgü
Kılıf
Teknik Özellikler
İletken Direnci
0,14 mm² = 148 Ω.Km
0,22 mm² = 96 Ω.Km
0,25 mm² = 79,9 Ω.Km
0,34 mm² = 56 Ω.Km
0,50 mm² = 39 Ω.Km
0,75 mm² = 26 Ω.Km
1,00 mm² = 19,5 Ω.Km
1,50 mm² = 13,3 Ω.Km
2,50 mm² = 7,98 Ω.Km
Yalıtım Direnci
Çalışma Gerilimi
0,14 mm² = 350 V
≤ 0,22 mm² = 500 V
Test Gerilimi
0,50 mm² < = 1500 V
0,50 mm² ≥= 2000 V
Efektif Kapasite
0,14 mm² = 90 nF/km
0,22 mm² = 100 nF/km
0,25 mm² = 100 nF/km
0,34 mm² = 110 nF/km
0,50 mm² = 120 nF/km
0,75 mm² = 120 nF/km
1,00 mm² = 120 nF/km
1,50 mm² = 120 nF/km
2,50 mm² = 120 nF/km
Çalışma Sıcaklığı
-30 ° C ~ + 80 ° C
Alev Testi
Min. Bükülme Yarıçapı
Sabit Fixed Laying 6,5 x D
Hareketli Flexible 15 x D
