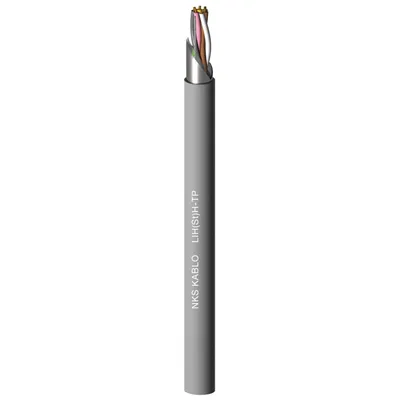

For use as a data and signal cable for computer systems and electronic control equipment. Not for outdoor or subterranean use. The screen provides protection against noise and interference. The double helix structure allows the cable to maintain its electrical capacity in electrically dense areas.This cable is flame retardant and is ideal for use where toxic gas emission must be avoided.
Cable structure
Conductor
IEC 60228 S 5 TS/DIN EN 60228 CLASS 5 Twisted electrolytic copper
Insulation
HFFR, HI2, VDE 0207-23
Stranding
Cores are twisted in layers at regular intervals.
Insulation color coding
DIN 47100
Seperator
PES TAPE
Screen
AL-PES TAPE with grounding wire
Sheath
HFFR, HM2, VDE 0207-24, RAL 7001 GRİ
Technicial Specifications
Conductor Resistance
0.14 mm² = 148 Ω.Km
0.22 mm² = 96 Ω.Km
0.25 mm² = 79.9 Ω.Km
0.34 mm² = 56 Ω.Km
0.50 mm² = 39 Ω.Km
0.75 mm² = 26 Ω.Km
1.00 mm² = 19.5 Ω.Km
1.50 mm² = 13.3 Ω.Km
2.50 mm² = 7.98 Ω.Km
Insulation Resistance
> 200 MΩ.Km
Operating voltage
0.14 mm² = 350 V
≥ 0.22 mm² = 500 V
Effective Capacity
0.14 mm² = 90 nF/km
0.22 mm² = 100 nF/km
0.25 mm² = 100 nF/km
0.34 mm² = 110 nF/km
0.50 mm² = 120 nF/km
0.75 mm² = 120 nF/km
1.00 mm² = 120 nF/km
1.50 mm² = 120 nF/km
2.50 mm² = 120 nF/km
Operating temperature
-30°C ~ +80°C
Smoke Density
IEC 61034-2 & TS/DIN EN 50268-2
Flame Test
IEC 60332-1-2 & TS/DI N EN 50266-2-4
Corrosive Gas Test
IEC 60754-1/2 & TS/DIN EN 50267-2-3
min. Bending Radius
Fixed Fixed Laying 6,5 x D
Movable Flexible 15 x D
يتم استخدامها ككابلات تحكم وإشارة في أنظمة الكمبيوتر ومعدات التحكم الإلكترونية.توفر الشاشة الموجودة عليها الحماية من الضوضاء والإشارات الخارجية. مع هيكلها الحلزوني المزدوج ، فإنها تضمن أنها تحافظ على السعة الكهربائية التي يجب أن تتمتع بها في الأماكن التي توجد بها المجالات الكهربائية مرتفعة. لا يتم استخدامها في البيئات الخارجية وتحت الأرض. يتم استخدامها عندما لا تكون انبعاثات الغازات السامة مرغوبة ولا تنقل اللهب.
Bilgisayar sistemlerinde, elektronik kontrol ekipmanlarında kontrol ve sinyal kablosu olarak kullanılırlar.Ozerindeki ekran dış gürültülere ve sinyallere karşı koruma sağlamaktadır.çift sarmal yapısıyla elektriksel alanların çok olduğu yerlerde, sahip olması gereken elektriksel kapasiteyi korumasını sağlar. Harici ortamlarda ve toprak altında kullanılmazlar. Zehirli gaz çıkartmasının istenmediği yerlerde kullanılırlar ve alevi iletmezler.
Kablo yapısı
İletken
IEC 60228 S 5 TS/DIN EN 60228 SINIF 5 Elektrolitik bükülü bakır
İzolasyon
Büküm
Damarlar sabit adımlarla katlar haşlinde bükülür
Yalıtkan Renkleri
Ayırıcı Bant
PES BANT
Ekran
Toprak teliyle birlikte AL-PES BANT
Kılıf
Teknik Özellikler
İletken Direnci
0,14 mm² = 148 Ω.Km
0,22 mm² = 96 Ω.Km
0,25 mm² = 79,9 Ω.Km
0,34 mm² = 56 Ω.Km
0,50 mm² = 39 Ω.Km
0,75 mm² = 26 Ω.Km
1,00 mm² = 19,5 Ω.Km
1,50 mm² = 13,3 Ω.Km
2,50 mm² = 7,98 Ω.Km
Yalıtım Direnci
Çalışma Gerilimi
0,14 mm² = 350 V
≥ 0,22 mm² = 500 V
Efektif Kapasite
0,14 mm² = 90 nF/km
0,22 mm² = 100 nF/km
0,25 mm² = 100 nF/km
0,34 mm² = 110 nF/km
0,50 mm² = 120 nF/km
0,75 mm² = 120 nF/km
1,00 mm² = 120 nF/km
1,50 mm² = 120 nF/km
2,50 mm² = 120 nF/km
Çalışma Sıcaklığı
-30 ° C ~ + 80 ° C
Duman Yoğunluğu
Alev Testi
Korozif Gaz Testi
Min. Bükülme Yarıçapı
Sabit Fixed Laying 6,5 x D
Hareketli Flexible 15 x D
